异步FIFO（先入先出）存储器设计与Verilog实现
异步FIFO（先入先出）存储器设计是一种重要的数字电路设计技术，用于在高速数据传输中实现数据的缓冲和同步。本文介绍了异步FIFO存储器的设计原理和Verilog实现方法。设计包括输入输出接口、读写地址生成、数据存储和空满标志等模块。Verilog实现中，采用参数化设计，提高了代码的可重用性和灵活性。本文还讨论了异步FIFO存储器在高速数据传输中的应用和优化方法，如优化读写时序、减少数据冲突等。该设计具有高效率、低延迟和可扩展性等特点，适用于各种高速数据传输系统。
在数字电路设计中，FIFO（First In First Out，先入先出）存储器是一种重要的数据缓冲结构，它广泛应用于通信接口、数据传输和存储系统中，异步FIFO，即支持不同时钟域的FIFO，更是现代复杂系统中的关键组件，本文将介绍异步FIFO的设计原理及Verilog实现方法。
异步FIFO设计原理

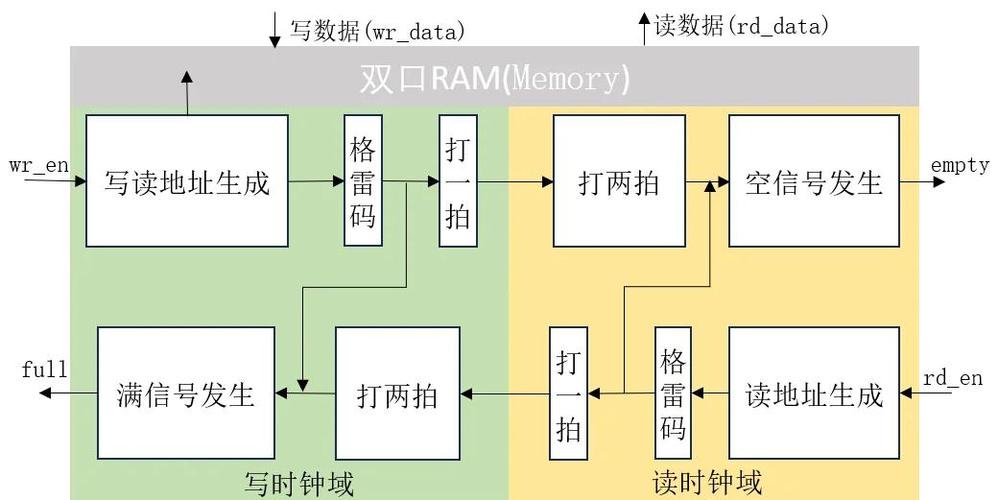

异步FIFO设计的主要挑战在于处理不同时钟域之间的数据传输和同步，其基本原理是利用两个独立的时钟域：写时钟域和读时钟域，写操作在写时钟域进行，读操作在读时钟域进行，通过这种方式，可以避免因不同时钟域之间的时序问题导致的数据错误。
异步FIFO通常由以下几个部分组成：
1、存储单元：用于存储数据的寄存器阵列。
2、读写地址指针：用于跟踪下一个要写入或读取的位置。
3、空满标志：用于指示FIFO的状态（空、满或介于两者之间）。
Verilog实现
下面是一个简单的异步FIFO的Verilog实现示例：
1、定义模块和端口
定义模块和所需的端口，包括写时钟、读时钟、写使能、读使能、数据输入、数据输出以及一些控制信号等。
module async_fifo #(parameter DATA_WIDTH = 8, DEPTH = 2**10) ( ... ); // 端口定义 ... endmodule
2、定义存储单元和地址指针
根据数据宽度和深度定义存储单元，通常使用寄存器阵列来实现，定义读写地址指针，用于跟踪下一个要写入或读取的位置。
reg [DATA_WIDTH-1:0] mem [0:DEPTH-1]; // 存储单元 reg [log2(DEPTH)-1:0] wr_ptr, rd_ptr; // 读写地址指针
3、实现读写逻辑
在写时钟域中，实现写逻辑，当写使能有效时，将数据写入存储单元的当前写指针位置，并更新写指针，在读时钟域中，实现读逻辑，当读使能有效时，从当前读指针位置读取数据，并更新读指针，需要处理空满标志和读写指针的回绕问题。
always @(posedge wr_clk) begin if (wr_en) begin mem[wr_ptr] <= data_in; wr_ptr <= wr_ptr + 1; end end always @(posedge rd_clk) begin if (rd_en) begin data_out <= mem[rd_ptr]; rd_ptr <= rd_ptr + 1; end if (empty && rd_ptr == wr_ptr) rd_ptr <= 0; // 处理回绕问题 end
4、实现空满标志逻辑
根据读写指针的位置和FIFO的深度，实现空满标志逻辑，当FIFO为空时，禁止写入操作；当FIFO已满时，禁止读取操作，需要处理空满标志的同步问题，以避免因不同时钟域之间的时序问题导致的错误。
if (wr_ptr == rd_ptr) begin full <= 1'b1; empty <= 1'b1; end else if (wr_ptr + 1 == rd_ptr) begin full <= 1'b0; empty <= 1'b0; end // 处理空满标志的同步问题 ... end
本文介绍了异步FIFO的设计原理及Verilog实现方法，异步FIFO是一种重要的数据缓冲结构，广泛应用于通信接口、数据传输和存储系统中，通过使用两个独立的时钟域进行读写操作，可以避免因不同时钟域之间的时序问题导致的数据错误，Verilog是一种常用的硬件描述语言，用于描述数字电路的行为和结构，通过合理的模块划分和端口定义，可以实现高效的异步FIFO设计。
